常见IC封装

1、BGA（Ball Grid Array）：球形网格阵列封装，这种封装类型的特点在于底面平整，内部结构可以很好地应对各类测试和维修操作。

BGA封装特点：

引脚数增加：与QFP封装相比，BGA的引脚数大大增加，有利于提高组装成品率。

电热性能改善：虽然BGA的功耗略有增加，但BGA可以使用可控塌陷芯片法焊接，简称C4焊接，从而可以改善其电热性能。

厚度减少：相比QFP封装，BGA的厚度减少了一半以上，重量减轻了四分之三以上。

寄生参数减小：BGA的寄生参数减小，信号传输延迟小，因此使用频率大大提高。

组装可靠性高：在组装过程中，BGA可以使用共面焊接，使其可靠性提高。

总体来说，BGA封装是一种高度密集、高性能、高可靠性的封装形式，适用于高性能、高频率的电子设备中。

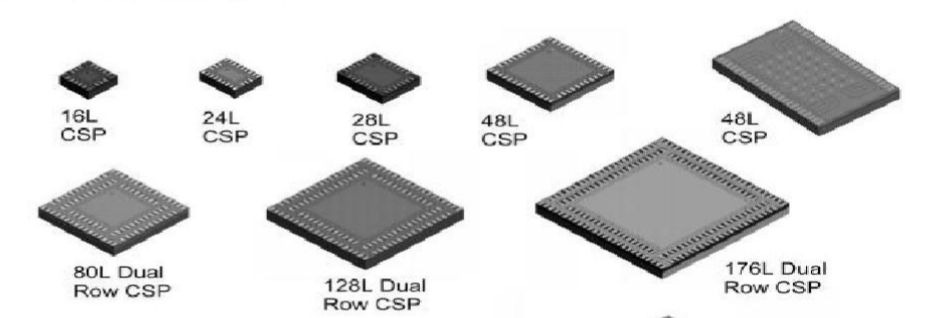

2、CSP（Chip Scale Package or Chip Size Package）：芯片级封装或芯片尺寸封装，这种封装类型的尺寸和芯片本身大小相差不大，可以节省空间并提高整体性能。

CSP封装的特点在于它可以让芯片面积与封装面积之比超过1:1.14，接近1:1的理想情况。这意味着同等空间下，CSP封装可以将存储容量提高三倍。另外，CSP封装的绝对尺寸仅有32平方毫米，约为普通的BGA的1/3，仅仅相当于TSOP内存芯片面积的1/6。

CSP封装具有高可靠性、高密度、小体积、重量轻、高频高速等特点，适用于各种高精度的电子设备中，如手机、电脑、网络设备等。

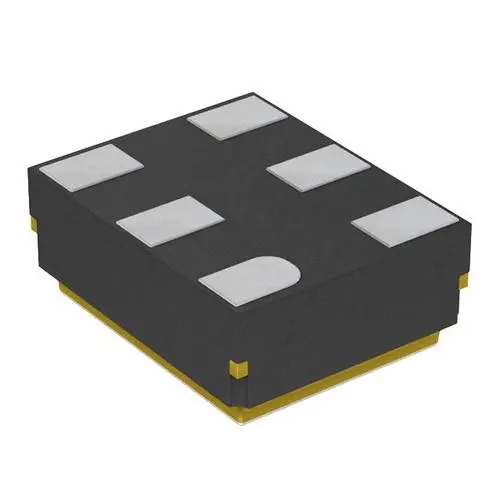

3、DFN封装是一种双边或方形扁平无铅封装（Dual Flat No-lead）的无引脚封装形式，是电子封装工艺的一种最新类型。这种封装的特点在于芯片两侧具有焊盘，体积小，灵活性高，可靠性高，应用广泛。

在DFN封装中，芯片的引脚通过键合线与基板相连，键合线呈“Z”字形，具有降低芯片封装高度的效果。此外，DFN封装的底部可以连接到底板或电路板，实现更灵活的应用。

DFN封装被广泛应用于各种电子设备中，如手机、电脑、网络设备等，它的出现促进了电子产品的小型化和轻量化。同时，DFN封装的可靠性高，减少了由人工干预引起的应用问题，提高了整体产品的稳定性。

DFN封装是一种无引脚的封装形式，采用先进的双边或方形扁平无铅封装，仅两侧有焊盘。DFN封装的主要特点包括：

体积小：与TO-252封装相比，DFN封装体积更小。

灵活性高：DFN封装具有更高的灵活性，能够有效地提升用户生产效能以及大幅降低由人工干预造成的应用问题。

可靠性高：通过减少人工操作，并采用可靠的表面贴装技术，DFN封装能够提升用户整体产品的稳定性。

应用广泛：DFN封装应用于印刷电路板(PCB)的安装垫、阻焊层和模版样式设计以及组装过程。此外，DFN封装也被广泛应用于电子设备中电子信号的放大等场景。

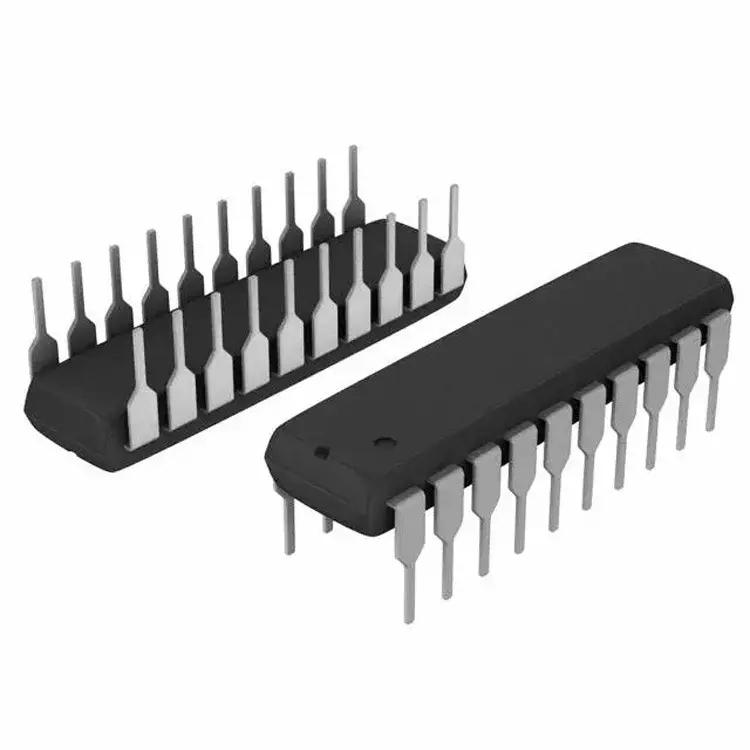

4、DIP（Dual In-line Package）：这是一种双列直插式封装。

大多数中小规模集成电路（IC）都采用这种封装形式，其引脚数一般不超过100个。这种芯片封装已经有很多年的历史，如51单片机、AC-DC控制器、光耦运放等都在使用这种封装类型。采用DIP封装的CPU芯片有两排引脚，可以通过专用底座进行使用，当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接，对于插在底座上使用，可以易于更换，焊接难度也很低，只需要电烙铁便可以进行焊接装配。以下是DIP封装的一些特点：

（1）易于安装：DIP封装的引脚长度一般比较长，容易插入电路板孔中进行焊接。因此，DIP封装方便安装，适合手工焊接和自动化焊接。

（2）易于维护：由于DIP封装的引脚长度比较长，电子设备的维护人员可以通过简单的工具将损坏的器件快速地更换掉。

（3）节省空间：DIP封装通常尺寸比较小，占用空间比较小，适合集成度较高的电路板。

（4）可靠性高：引脚固定在封装的两侧，连接稳定，有助于提高电子设备的可靠性。

（5）成本低：相比其他高级封装，DIP封装成本较低，适合大规模生产。

除DIP封装外，其实还有SIP封装（System In a Package系统级封装），为单列直插。基本特点相似。

5、LGA（Land Grid Array），栅格阵列封装。

LGA封装为底部方形焊盘，区别于QFN封装，在芯片侧面没有焊点，焊盘均在底部。这种封装对焊接要求相对较高，对于芯片封装的设计也有很高的要求，否则批量生产很容易造成虚焊以及短路的情况，在小体积、高级程度的应用场景中这种封装的使用较多。

LGA封装特点：

高集成度：LGA封装采用焊盘与焊盘之间的连接方式，可以实现更高的引脚密度，从而提高封装的集成度。

良好的电气性能：LGA封装的焊盘可以提供更低的电阻和电感，从而减小信号传输的损耗，提高电气性能。

可靠的机械强度：LGA封装的焊盘与焊盘之间的连接通过焊接技术实现，具有较高的可靠性和机械强度。

易于热管理：LGA封装可以通过在焊盘上加装散热器或通过焊盘与散热器之间的热导电介质实现热管理，提高芯片的散热效率。

易于维修和升级：由于LGA封装的芯片与印制电路板之间采用了可拆卸的连接方式，可以方便地进行维修和升级。

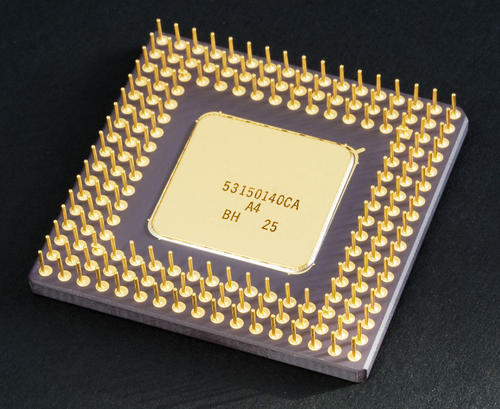

6、PGA（Pin Grid Array）：插针网格阵列封装。

引脚数量多：PGA封装通常拥有数百到数千个引脚，可以满足高密度连接需求，适用于需要大量输入输出的复杂集成电路，如高性能处理器和图形处理器。

灵活性高：PGA封装的引脚以网格状排列，可以根据设计需求进行灵活布局和布线，使得芯片设计师可以更自由地选择引脚的功能和布置方式。

热传导性能好：PGA封装使用焊球或针脚进行引脚连接，这些连接点提供了相对较大的表面积，有助于散热。对于高功率芯片来说，这可以减少热量积聚和温度升高的风险。

易于制造和维修：PGA封装具有较好的可制造性和可维修性。焊球或针脚的连接方式使得芯片的组装和拆卸相对简单，也方便进行维修和更换。

成本相对低：相对于一些高端封装类型（如BGA封装），PGA封装的制造成本相对较低。这是因为PGA封装不需要高精度的焊接和组装工艺。

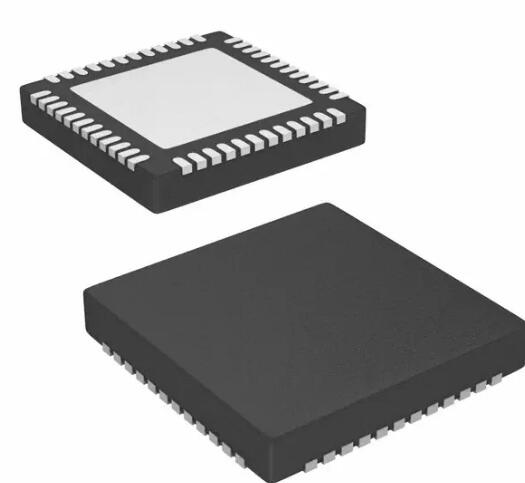

7、QFN和DQFN（Quad Flat No-lead and Dual Flat No-lead）：这些是无引脚封装，QFN是单面无引脚封装，DQFN是双面无引脚封装。

QFN封装特点：

体积小，重量轻：QFN封装体积小，重量轻，适合对尺寸和重量都有要求的应用。

无引脚设计：QFN封装采用无引脚设计，可以节约空间，减少组件的体积和面积。

底部散热性能好：QFN封装的底部具有大面积的散热焊盘，可以传递封装体内芯片工作产生的热量，提升芯片的散热性能。

应用范围广：QFN封装适用于多种封装工艺范围，例如28nm工艺制造的芯片也有成功的大规模量产经验。

具有优异的高速性能：由于QFN封装的无引脚设计和底部大面积散热焊盘的结构，它可以具有优异的高速性能，适用于高速或者微波的应用。

总体来说，QFN封装是一种紧凑、高性能的封装形式，适用于对尺寸小、重量轻、散热性能好、高频性能要求高的电子设备中。

8、QFP（Quad Flat Package）：方形扁平封装，管脚细，距离短，一般用在大规模集成电路。根据封装本体厚度分为 QFP(2.0mm～3.6mm 厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三种。

QFP封装特点：

适用于表面安装技术：QFP封装适用于在PCB电路板上进行表面安装操作，方便快捷。

适合高频使用：QFP封装的引脚之间距离小，寄生参数减小，有助于提升高频性能。

操作方便，可靠性高：QFP封装具有较高的操作便利性，同时其封装外形尺寸较小，有利于提高设备的可靠性和稳定性。

芯片面积与封装面积之间的比值较小：QFP封装中，芯片面积与封装面积之间的比值较小，这意味着在同样的封装面积内可以容纳更多的芯片，提高了封装密度。

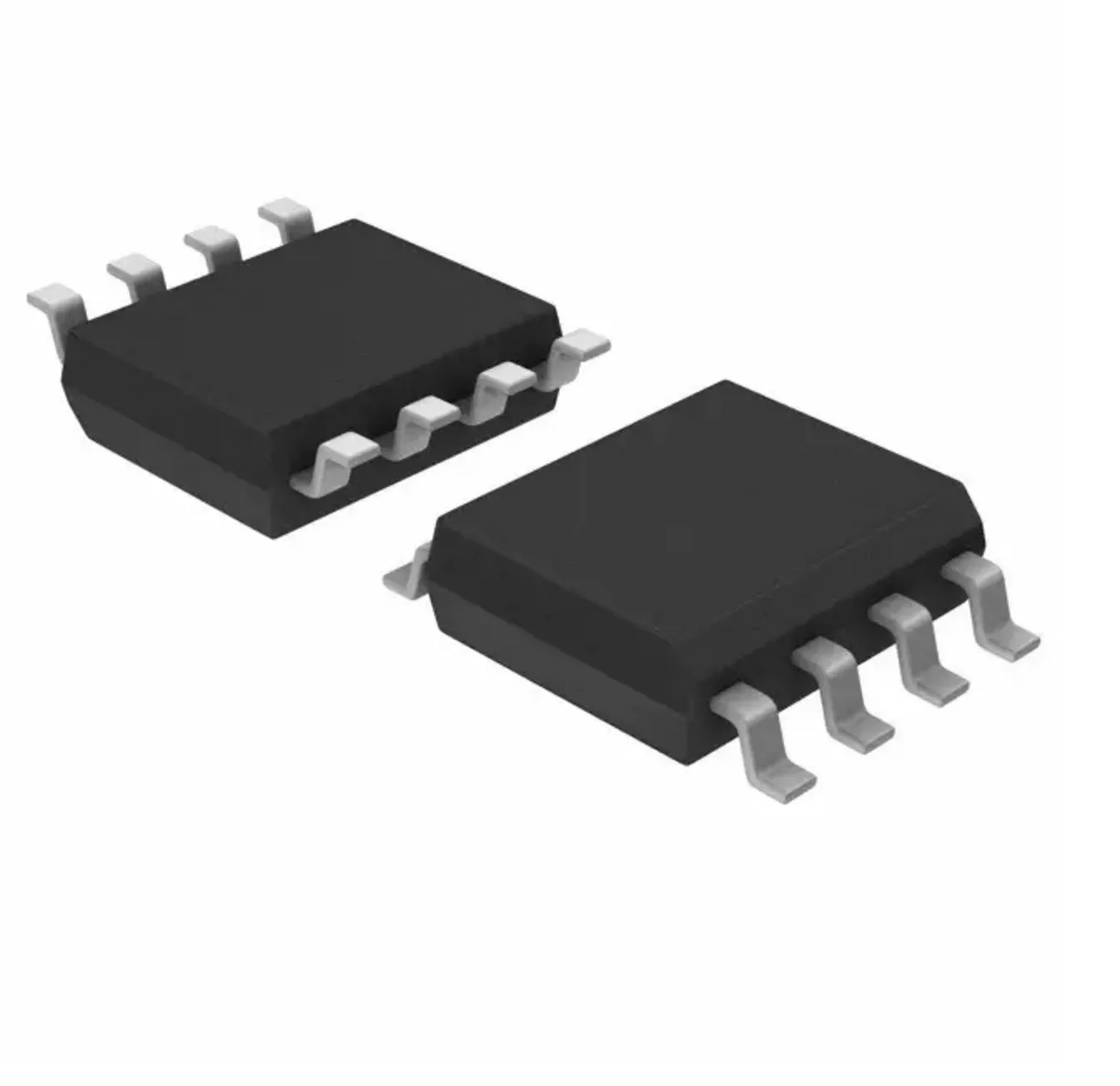

9、SOP（Small Outline Package）：小外形封装。

SOP封装的应用范围很广，而且以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）。

SOP（Small Outline Package）封装是一种常见的电子封装类型，其主要特点包括以下几个方面：

体积小：由于SOP封装的外形尺寸较小，因此它占用空间较少，使得电子设备的体积可以大大缩小。

引脚数量多：SOP封装通常具有较多的引脚数量，可以有数百个甚至数千个引脚，可以实现高密度的连接。

封装密度大：由于SOP封装的体积小，引脚数量多，因此其封装密度较大，可以有效地利用空间，提高电子设备的性能和可靠性。

生产成本低：SOP封装的生产成本相对较低，因为其可以采用自动化生产方式，制造成本相对较低。

可靠性高：SOP封装的可靠性较高，因为其采用短引脚和低高度连接方式，使得连接稳固，减少了故障风险。

10、TO（Transistor Outline）：这是最早的封装类型，TO代表的是晶体管外壳，现在很多晶体管还是能看到他们。

TO封装具有高速和高导热的优良性能。对于光通信中的高速器件，使用金属TO外壳封装可以实现25Gbit/s以上的传输速率，而对于需要散热效率高的电子器件或模块，使用高导热TO外壳封装能够达到更好的散热效果。这类外壳以无氧铜代替传统可伐合金，导热速率是传统外壳的10倍以上。
